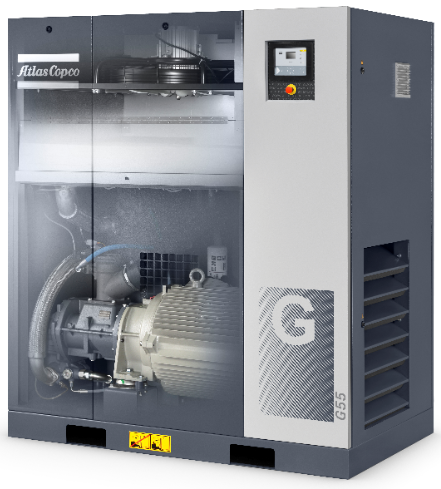

阿特拉斯 ·科普柯噴油螺桿壓縮機

G55-90 (G55/G75/G90)

G55-90是一款靜音型風冷噴油螺桿空氣壓縮機，分為 55kW、75kW 和 90kW 三款，可提供可靠、節能的現場型空氣壓縮機，并較大限度地降低消費成本。

該系列機型在提供可靠的自由空氣流量的同時，能耗也具競爭力，并提供安靜的壓縮空氣，現場噪音等級在72分貝左右，屬于靜音型設計壓縮機。機箱內集成了下列關鍵組件：一組齒輪驅動、性能卓越的壓縮機轉子，星-三角啟動的IP55全封閉風冷電機，放大設計的潤滑/冷卻系統等，這樣的設計使得可靠性得到提高、噪音得到有效降低。此外，進氣消音罩的運用，使得現場型空氣壓縮機應用得以實現，貼近用氣點安裝，不僅能夠節省安裝成本，還能提升用氣效率。同時，該系列基于端工況下連續工作而設計，所有的旋轉部件均為全封閉，以避免被污染，保證長期、可靠運行，可在 46°C 的環境條件下保持機器的穩定運轉。

G 55-90系列空氣壓縮機制造標準基于ISO 9001, ISO 14001, ISO 1217, 可靠有保證，標配 MAM860控制器， RS-Ultra合成油， 55kW、75kW 和 90kW 三款機型流量范圍為 166.7 至 272.6 l/s。

G55-90 特點：

可靠

- 噴油螺桿機頭采用優質轉子材料，SKF軸承,超長使用壽命

- 重載齒輪組設計，電機驅動端軸承油冷卻，溫度更低、壽命更長

- 重載過濾器，大容塵量，超長使用壽命

- 大冷卻器設計，有效降低出氣口溫度(環境溫度+7°C)

- 電機星三角啟動，西門子接觸器，為了平穩啟動并降低傳動損耗

- 油管接頭采用帶O型圈 的24度錐面密封，杜絕油管泄露

- 擁有高溫停機+機械溫度開關保護，保護機器不會因故障而損壞

- 超過25項耐久測試，24,000小時持續運轉和100,000次啟停測試

便捷

- 結構緊湊，占地面積小

- 較低的噪音等級，可在工作場所直接安裝，無需額外場地

- 驅動鏈免維護設計，避免了耦合損耗以及相應的維護工作

- 可設置遠程啟停

高效

- 高效噴油螺桿機頭，內泄露少，效率高

- 驅動鏈采用齒輪傳動，傳動效率超過99%

- MK5s控制器：雙壓力設定，智能壓力調節，為了較佳運行效率(選項)

可選項：

o 升級至MK5s觸摸屏控制器

o IE3電機

o WSD自動排水閥

o 熱帶恒溫閥選項(75°C)

o 現場驗證測試 / 測試報告

G55-90系列壓縮機流程圖

氣路系統

通過進氣過濾器(1)和進氣閥(4)吸入的空氣在壓縮機主機(3)中被壓縮。壓縮空氣和油的混合物將流入空氣/油分離器(5)，從而將油和空氣分隔開來�？諝饬鹘�(jīng)壓力閥(9)、空氣冷卻器(11)，被冷卻的空氣進入排氣閥。

壓力閥(9)可以防止空氣/油分離器(5)中壓力低于較小壓力，且包含一個可以防止壓縮空氣從管網倒流的單向閥。

油路系統

空氣/油混合物通過空氣/油分離器(5)的離心運動分離出大部分油，油收集在空氣/油分離器(5)的下半部分，這可以充當一個油箱。油分離器中的空氣壓力推動油經過熱帶恒溫閥(6),油冷卻器(13),油濾器(7), 經過過濾的油通過斷油閥(2)的通道流至壓縮機主機(3)，潤滑油在壓縮過程中發揮冷卻壓縮空氣，密封并潤滑轉子的作用。

恒溫閥 (6)可使壓縮機在啟動后迅速達到理想的工作溫度，當油溫低于設定點時，旁通閥講切斷油冷卻器的供油并旁通冷卻器，以維持正常油溫。

大流量低噪音的軸流冷卻風扇(12)為油冷卻器(13)和后冷卻器(11)提供冷卻風，為了設備在安全的溫度范圍運行。

驅動鏈系統

驅動鏈主要包括兩大部件：

a) 電機

電機效率等級IE2, 可以選配IE3電機。

全封閉電機， 防護等級IP55

電機F級絕緣, B級溫升,能在高溫環境中穩定運行，

重載齒輪組設計，電機前端噴油冷卻，轉子驅動端軸承溫度更低、壽命更長

電機后端軸承免維護設計，SKF自潤滑軸承，不需定期加油脂。

a) 噴油螺桿機頭

轉子采用阿特拉斯·科普柯先進的SAP型線設計，氣量大， 能耗低。轉 子運轉時齒側后 緣 接 觸 ，接 觸 線 長 度短，面積利用系數大，減 少 和 避 免 漏 氣 三 角 形, 軸 向 氣 密 性 更好，配上高精度的尺寸公差，內泄露更小，將自由空氣排量增大和能耗降低巧妙的結合在一起。

螺桿轉子齒 數4/6，轉子直徑相等，并 能 使 陰 陽 螺 桿 的 剛 度 接 近，整體強度更好，不易變形，內部泄露量小，同等功率設計的轉子，其結構更緊湊，重量更輕。

主機精確噴油，壓縮冷卻同步，精準控制壓縮溫度，保證轉子效率較高。

齒輪驅動，避免了耦合損耗以及相應的維護工作，傳動效率高達99%。

進氣系統

a) 進氣過濾器

空氣進氣過濾器既可以幫助減輕壓縮機組件的磨損，同時也能夠保證設備在惡劣的環境下穩定工作,該系列標配一個重載空氣進氣過濾器， 其特點：

兩級除塵，濾芯使用壽命更長

3微米以上顆粒除塵率99.9%

超大容塵量，更長的保養時間間隔

標配壓差指示器，提示保養需求

a) 卸荷閥

壓縮機啟動時，轉子運轉產生的吸力打開閥柄。卸載時，控制器發信號給電磁閥，電磁閥得電后引一路容器壓力關閉閥柄。

AC設計，無閥柄彈簧，無進氣損失，進氣效率高

結構簡單，調速快，運動部件少，可靠性高

油分系統

高效的油氣分離器系統降低耗油量，減少了維護成本。為了長期穩定運行，該系列配有12微米級油濾系統，以保證潤滑油質量。這不僅能夠顯著提升設備運行的可靠性，同時還可以延長保養間隔時間以及各運動部件的壽命。

含油量小于2PPM,低耗油量的同時保護后端用氣設備

延長保養間隔且易于更換

保護壓縮機轉子、軸承能夠在惡劣的工況下運行

冷卻系統

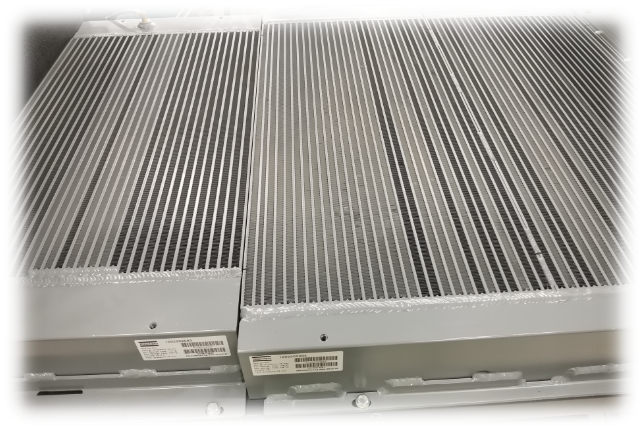

a) 冷卻器

高效冷卻系統可以顯著降低壓縮空氣的溫度，降低油溫，保證機組運行在較佳工作溫度。

獨立的油冷卻器和后冷卻器使冷卻效果得到了優化，進一步降低了出口處壓縮空氣的溫度、減少壓縮空氣中的含油量。

抽拉式冷卻器設計， 維護保養更方便。

b) 風扇

優化的軸流風扇設計， 保證大流量的同時風扇的系統壓降更低，耗功小，能耗低。

控制系統

a) MAM860控制器

MAM860控制器可以通過自動加載和卸載壓縮機，使管網壓力維持在可設定的限值范圍內。電腦控制器會在任何可能條件下停止運行壓縮機以減小功率消耗，并在管網壓力下降時自動重新起動壓縮機。如果預計的卸載期間太短，壓縮機會連續運行，以防止出現太短的停機期間。

需要考慮的若干個已設定的設置值，例如:卸載和加載壓力、較小停機時間和電動機起動的較大次數。

高溫停機 + 機械溫度開關： 機器溫度過高會立馬報警停機，保證機器穩定運行，生產不會因機器故障而產生損失。

內置相序保護控制

遠程急停開關控制/遠程啟�？刂�，干節點輸出報警信號

b) Mk5s 觸摸屏控制器 (選項)

Elektronikon®控制器具有強大的控制和監控系統，特點是能通過大量嵌入式控制算法，提高壓縮機的運行效率和可靠性。

斷電后自動重新啟動

內置Smartlink 在線監控

遠程監控系統，幫助您優化您的壓縮空氣系統，節省能源和成本。

雙壓力設定:

大多數生產過程中空氣需求量存在大幅波動，不同時段對壓力的需求也可能不同， 這會造成能源的巨大浪費。Elektronikon®控制器可以手動或自動設置兩個不同的系統壓力帶，以優化能源使用，減少運行費用

高溫停機 + 機械溫度開關：

機器溫度過高會立馬報警停機，保證機器穩定運行，生產不會因機器故障而產生損失。

內置循環節能

風扇循環節能是通過在氣量較小時停止風扇運轉來達到節能的。

采用環境溫度傳感器監控露點溫度，從而控制Elektronikon®起/停干燥機，將能耗降到較低。

信號輸入/輸出

干節點輸入：遠程急停開關/遠程啟停/遠程加卸載/遠程壓力帶選擇

干節點輸出：自動運行信號/報警信號

通訊信號：Modbus/ Profibus/TCP/IP協議 (加選Gateway實現上位機通訊)

遠程連接和遠程監控功能

Elektronikon®控制器內置Web服務器，通過網絡可以隨時監控您的壓縮機。

電控柜系統

電控箱標配一臺帶有過濾器的冷卻風扇，保證電控箱內溫度控制在較低的范圍內

所有系列采用星三角轉換啟動，為了平穩啟動并降低傳動損耗，接觸器品牌：西門子

風扇電機配備過載斷路器，有效保護主電源的安全

主電機外接熱保護繼電器，有效保護主電源的安全

MK5s控制器配置相序保護器元件， MAM860集成在控制器中

電控箱內增設的過濾器將吸入電控箱空氣中的粉塵攔截，延長了元器件的壽命

強制冷卻系統有效的降低了工作環境溫度，使電氣元件在理想的溫度下工作。
